Система комплексной диспетчеризации вокзалов Казани под управлением SCADA TRACE MODE 6

ЗАО «Информсвязь Холдинг» (Москва) ввела в эксплуатацию систему диспетчеризации железнодорожного вокзального комплекса города Казани на основе программного обеспечения SCADA TRACE MODE 6 фирмы АдАстра (Москва).

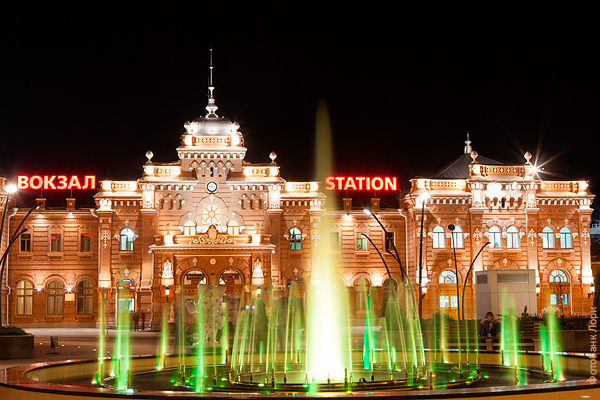

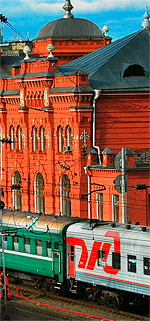

Железнодорожный вокзальный комплекс станции «Казань-Пассажирская» находится на Привокзальной площади в центральной части Казани и включает в себя главное здание - "старый",  "красный" вокзал Казани или вокзал "Казань-1", пригородный терминал, сервисное здание, а также ряд служебных построек. Главное здание вокзала построено в 1896 году по проекту архитектора Генриха Руша и является памятником архитектуры, а также важной достопримечательностью города.

Реконструированный вокзальный комплекс включает в себя 15 путей, крытый надземный переход с лифтами, работающими на всех основных платформах. Он обслуживает 36 пар поездов дальнего следования, а также пригородные электропоезда. Всего за год через вокзальный комплекс проходит более 8 млн пассажиров.

Новая система комплексной диспетчеризации обеспечивает круглосуточный контроль:

• инженерных систем зданий;
• комплекса противопожарной автоматики;
• системы безопасности вокзала.

В состав системы диспетчеризации инженерных систем и системы безопасности вокзального комплекса входят сервер с установленным на нем программным обеспечением  SCADA TRACE MODE - ДокМРВ+ на неограниченное количество шаблонов и встроенными OPC сервером и два рабочих места операторов, на которых установлены клиентские модули SCADA TRACE MODE - NetLink Light.

На первом рабочем месте осуществляется мониторинг и управление инженерными системами, на втором - системами безопасности.

На рабочем месте оператора инженерных систем вокзалов г. Казани осуществляется:

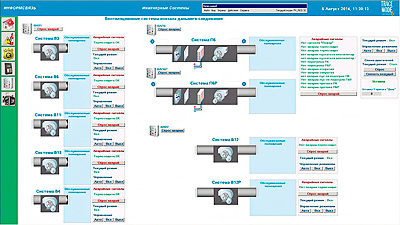

• диспетчеризация системы приточно-вытяжной вентиляции;
• контроль огнезадерживающих клапанов;
• диспетчеризация индивидуального теплового пункта;
• мониторинг системы освещения.

На рабочем месте оператора систем безопасности осуществляется:

• диспетчеризация состояния пожарных датчиков и пожарных станций;
• контроль зон охранной сигнализации;

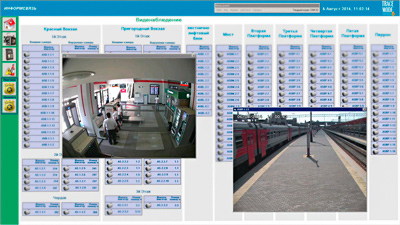

• мониторинг камер видеонаблюдения;
• контроль доступа.

Инженерные системы и системы пожарной безопасности вокзального комплекса управляются контроллерами Siemens. Для связи контроллеров и SCADA TRACE MODE 6 используются OPC-серверы протокола BACnet от Keepware и Cimetrix.

Системы связи, контроля доступа и охранной сигнализации подключены к SCADA TRACE MODE 6 с использованием OPC-сервера, написанного сотрудниками ЗАО «Информсвязь Холдинг».

По заявлению разработчиков, в результате внедрения новой системы диспетчеризации инженерных систем и системы безопасности вокзального комплекса г. Казани под управлением SCADA TRACE MODE 6 были достигнуты следующие цели:

• обеспечено оперативное информирование персонала о возможных аварийных ситуациях на пожарных станциях, в инженерных системах, в системах контроля доступа и охранной сигнализации;
• налажено удобное управление инженерными системами из одного центра;
• обеспечено более удобное управление зонами охранной сигнализации, а так же контролем доступа по сравнению с базовым ПО SiPass;
• обеспечен просмотр камер видеонаблюдения, расположенных непосредственно вблизи возможных мест происшествия.

Новая система позволит обеспечить более качественное управление инфраструктурой зданий, а также повысит уровень комфорта и безопасности пассажиров.
